Le calcul du tonnage est une étape essentielle de toute opération de pliage de tôle. Si vous souhaitez obtenir rapidement une estimation de la force requise, vous pouvez utiliser notre calculateur de tonnage. Pourtant, il est souvent sous-estimé, particulièrement lorsque les presses plieuses modernes sont équipées de commandes numériques capables d'effectuer automatiquement une partie des calculs. Bien que ces systèmes facilitent grandement le travail des opérateurs, ils ne remplacent pas une bonne compréhension des paramètres qui influencent la force de pliage.
Un tonnage mal évalué peut entraîner plusieurs conséquences : des angles imprécis, un retour élastique plus important, une usure prématurée des poinçons et des matrices, voire une surcharge de la presse plieuse. À l'inverse, déterminer avec précision la force nécessaire permet d'améliorer la qualité des pièces, de réduire les temps de réglage, d'augmenter la durée de vie des outils et d'optimiser la productivité de l'atelier.

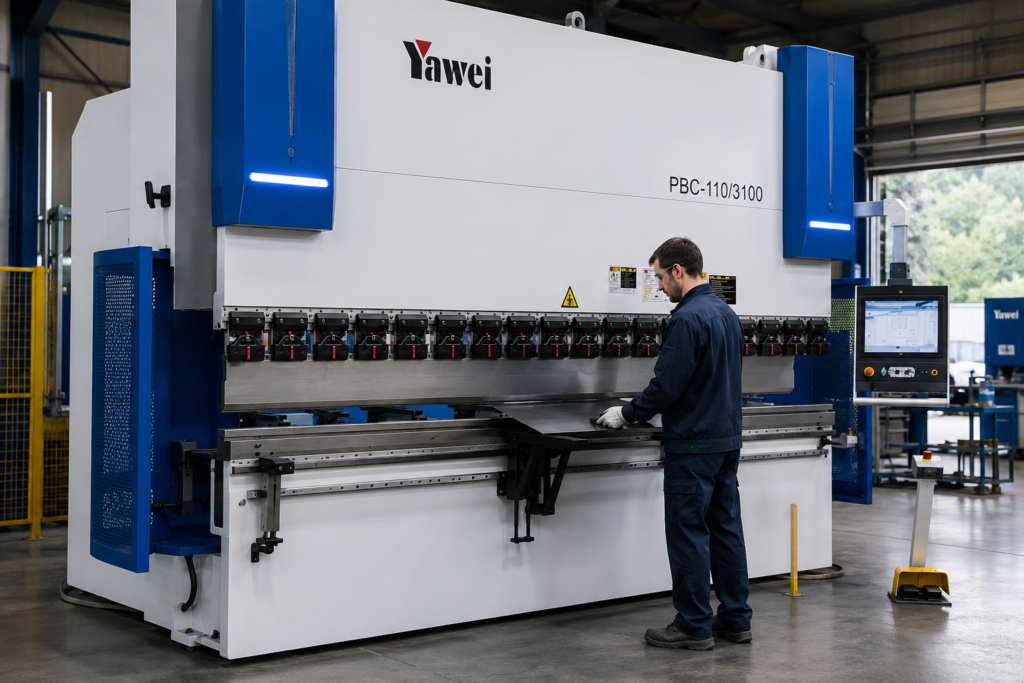

Que vous utilisiez une presse plieuse hydraulique ou une presse plieuse CNC, comprendre comment calculer le tonnage vous aidera à choisir les bons paramètres et à produire des pièces conformes dès le premier pli.
Dans ce guide, nous expliquons les facteurs qui influencent le tonnage, les méthodes de calcul utilisées dans l'industrie, les erreurs à éviter ainsi que les bonnes pratiques pour obtenir des pliages précis et répétables.
Qu'est-ce que le tonnage d'une presse plieuse ?
Le tonnage représente la force développée par une presse plieuse pour déformer une tôle de façon permanente. Cette force est généralement exprimée en tonnes ou en kilonewtons (kN) et constitue l'une des principales caractéristiques techniques d'une machine.
Chaque presse plieuse possède une capacité maximale déterminée par sa conception. Une presse de 175 tonnes, par exemple, est capable d'exercer une force maximale de 175 tonnes répartie sur sa longueur utile. Cela ne signifie toutefois pas que toutes les opérations de pliage nécessitent une telle puissance. Dans la majorité des applications, le tonnage réellement utilisé est bien inférieur à la capacité maximale de la machine.
L'objectif consiste donc à déterminer la force minimale permettant d'obtenir un pli conforme, sans solliciter inutilement la presse ni les outils.
Pourquoi le calcul du tonnage est-il si important ?
Le calcul du tonnage ne sert pas uniquement à vérifier si une presse est suffisamment puissante. Il influence directement la qualité des pièces produites, la sécurité des opérations et la rentabilité de l'atelier.
Un tonnage insuffisant peut empêcher la tôle d'atteindre l'angle désiré. L'opérateur devra alors effectuer plusieurs essais, modifier les réglages ou corriger manuellement certaines pièces. Cette situation entraîne une perte de temps, une baisse de productivité et un risque accru de rebuts.
À l'inverse, appliquer une force excessive ne permet pas d'obtenir un meilleur résultat. Une surcharge augmente les contraintes sur la structure de la machine, accélère l'usure des poinçons et des matrices et peut, à long terme, réduire la durée de vie de la presse plieuse.
Un calcul précis du tonnage permet notamment de :
- obtenir des angles conformes dès le premier pli;
- limiter les reprises et les ajustements;
- réduire l'usure des outils;
- préserver les performances de la presse plieuse;
- améliorer la répétabilité des productions;
- diminuer les coûts de fabrication.
- dans un contexte où les entreprises cherchent à accroître leur productivité tout en maîtrisant leurs coûts, cette étape constitue un véritable levier de performance.

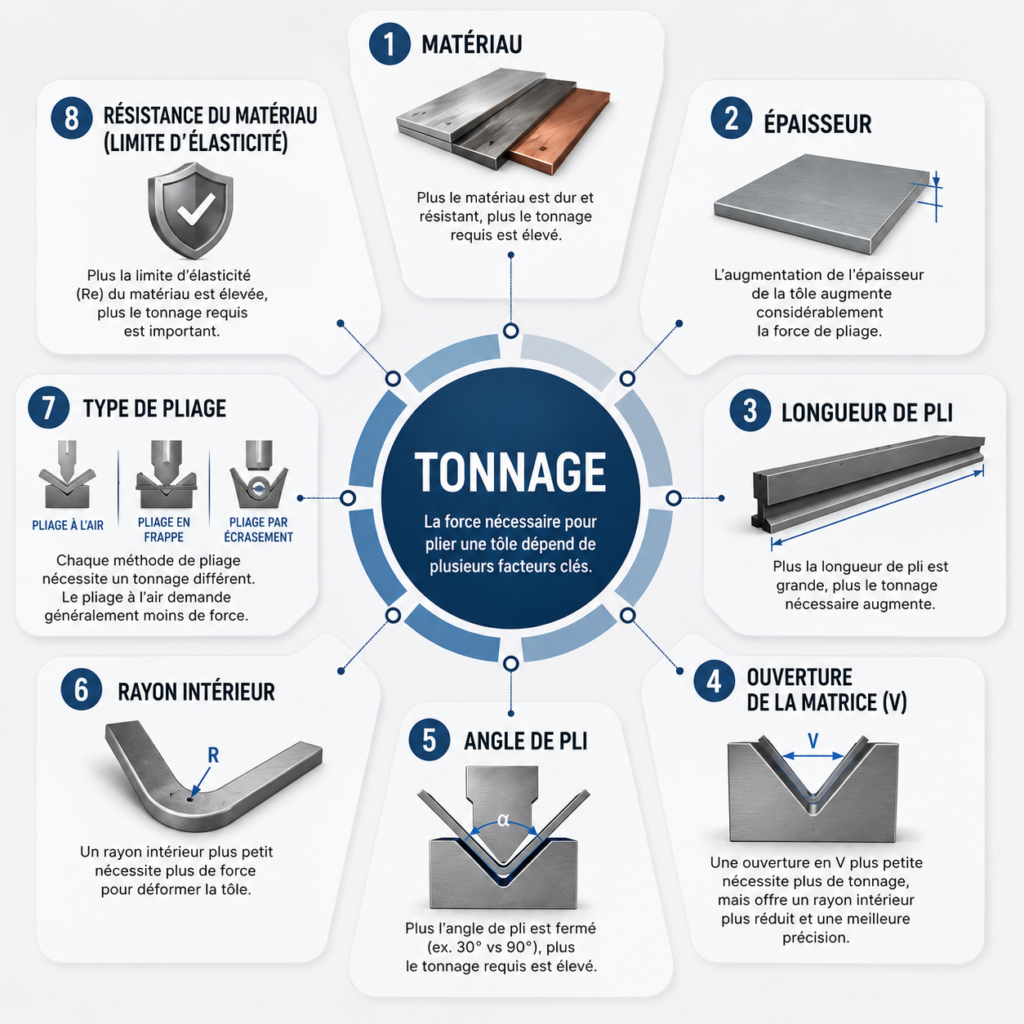

Les principaux facteurs qui influencent le tonnage
Contrairement à une idée répandue, le tonnage ne dépend pas uniquement de l'épaisseur de la tôle. Plusieurs paramètres interviennent simultanément et chacun peut avoir une influence importante sur la force nécessaire.
Le matériau
Tous les métaux ne présentent pas la même résistance mécanique. Une tôle d'acier doux sera généralement plus facile à plier qu'une tôle en acier inoxydable ou en acier à haute limite d'élasticité. Plus un matériau résiste à la déformation, plus la presse devra développer de force pour obtenir le pli souhaité. C'est pourquoi les tableaux de tonnage distinguent souvent différents types de matériaux.
L'épaisseur de la tôle
L'épaisseur est l'un des facteurs les plus déterminants. Une augmentation relativement faible de l'épaisseur entraîne une hausse importante de la force nécessaire. Une tôle de 6 mm ne demande pas simplement deux fois plus de force qu'une tôle de 3 mm : l'augmentation est beaucoup plus importante. Il est donc indispensable de connaître l'épaisseur réelle du matériau avant toute opération de pliage.
La longueur du pli
La force exercée par la presse est répartie sur toute la longueur de pliage. Plus le pli est long, plus le tonnage total augmente. Une pièce de trois mètres nécessitera donc davantage de puissance qu'une pièce identique de seulement un mètre.

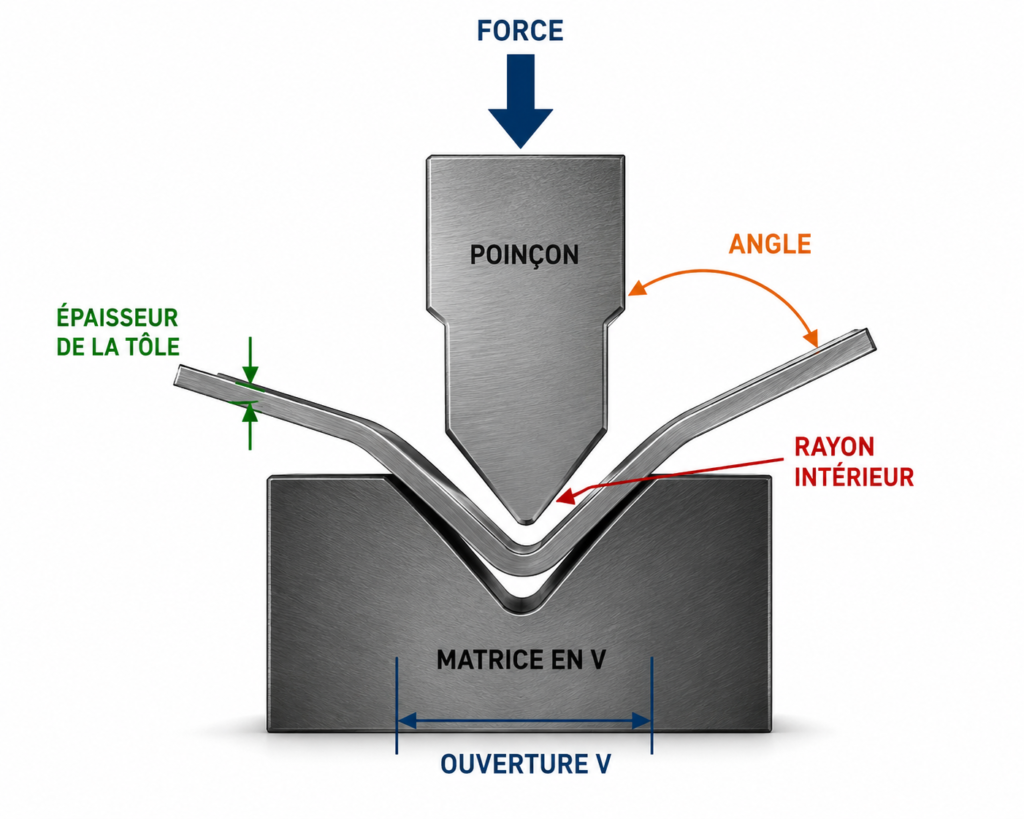

L'ouverture de la matrice
Le choix de la matrice joue également un rôle majeur. Une ouverture de matrice plus importante réduit généralement le tonnage nécessaire, mais augmente le rayon intérieur du pli. À l'inverse, une matrice plus étroite améliore la précision tout en exigeant une force supérieure. Le choix de l'outillage doit toujours respecter les recommandations du fabricant afin d'assurer un équilibre entre précision, qualité de finition et capacité de la machine.
La méthode de pliage
Le tonnage varie aussi selon le procédé utilisé.
Les trois méthodes les plus courantes sont :
- le pliage à l'air (Air Bending);
- le pliage en frappe (Bottoming);
- le pliage par écrasement (Coining).
- Le pliage à l'air est aujourd'hui le procédé le plus utilisé dans l'industrie puisqu'il nécessite généralement moins de force tout en offrant une excellente flexibilité.
Comment calcule-t-on le tonnage ?
Le calcul du tonnage repose sur plusieurs paramètres combinés :
- le type de matériau;
- son épaisseur;
- la longueur du pli;
- l'ouverture de la matrice;
- la résistance mécanique du matériau.
Les fabricants de presses plieuses et d'outillages utilisent des formules normalisées qui tiennent compte de ces variables. Dans la pratique, la plupart des ateliers ne réalisent pas ces calculs manuellement. Ils s'appuient sur des tableaux de tonnage ou sur les calculateurs intégrés aux commandes numériques.
Ces outils permettent d'obtenir rapidement une estimation fiable de la force nécessaire, tout en limitant les risques d'erreur.
Si votre atelier réalise régulièrement des opérations de pliage, nous vous recommandons également d'utiliser le calculateur de tonnage disponible sur notre site, qui constitue un excellent complément aux tableaux de référence présentés ci-dessous.
Tableau indicatif de tonnage pour le pliage à l'air de l'acier doux (90°)
Important : Les valeurs suivantes sont fournies à titre indicatif pour le pliage à l'air d'un acier doux standard. Le tonnage réel dépend notamment de la résistance du matériau, de la longueur du pli, de l'ouverture de la matrice, du type d'outillage utilisé et des recommandations du fabricant de votre presse plieuse.
| Épaisseur de la tôle | Ouverture de matrice recommandée (V) | Tonnage approximatif par mètre |
|---|---|---|
| 1 mm | 8 mm | 4 à 5 tonnes |
| 1,5 mm | 12 mm | 7 à 9 tonnes |
| 2 mm | 16 mm | 11 à 13 tonnes |
| 3 mm | 24 mm | 24 à 26 tonnes |
| 4 mm | 32 mm | 42 à 45 tonnes |
| 5 mm | 40 mm | 65 à 70 tonnes |
| 6 mm | 48 mm | 90 à 100 tonnes |
| 8 mm | 64 mm | 160 à 175 tonnes |
| 10 mm | 80 mm | 250 à 270 tonnes |
Ce tableau met clairement en évidence l'influence de l'épaisseur sur la force de pliage. Entre une tôle de 2 mm et une tôle de 6 mm, le tonnage requis n'est pas multiplié par trois, mais par près de huit. Cette évolution démontre qu'il est impossible d'estimer la force de pliage « à l'œil ». Chaque changement de matériau, d'épaisseur ou d'outillage doit être validé avant le lancement de la production.
Il est également important de rappeler que ces valeurs sont établies pour un acier doux standard plié à 90°. L'utilisation d'un acier inoxydable, d'un acier haute résistance ou d'un alliage d'aluminium modifiera les efforts nécessaires. Pour une estimation adaptée à votre application, utilisez notre calculateur de tonnage ou consultez les données techniques fournies par le fabricant de votre machine et de vos outils.
Bon à savoir
Une règle couramment utilisée dans l'industrie consiste à sélectionner une ouverture de matrice correspondant à environ huit fois l'épaisseur de la tôle pour le pliage à l'air de l'acier doux. Cette valeur constitue un excellent point de départ et permet généralement d'obtenir un bon équilibre entre la qualité du pli, le rayon intérieur et la force nécessaire. Toutefois, cette règle ne remplace pas les recommandations du fabricant. Selon le matériau, l'application ou les exigences de précision, une ouverture différente pourra être privilégiée.
Exemple concret
Imaginons qu'un atelier doive plier une tôle d'acier doux de 3 mm sur une longueur de 1 500 mm. Avant de lancer la production, l'opérateur consulte le tableau de tonnage ou utilise le calculateur disponible sur le site de Garant Machinerie. Il vérifie ensuite que la presse possède une capacité suffisante, sélectionne la matrice appropriée et programme les paramètres recommandés dans la commande numérique.
Cette vérification ne prend que quelques minutes, mais elle permet d'éviter les essais inutiles, de réduire les rebuts et d'obtenir une première pièce conforme. Dans un environnement de production, ces quelques minutes économisées sur chaque série représentent un gain de productivité significatif à l'échelle d'une année.
Les erreurs les plus fréquentes lors du calcul du tonnage
Même avec une presse plieuse moderne équipée d'une commande numérique, le calcul du tonnage ne doit jamais être considéré comme une simple formalité. Les logiciels intégrés facilitent grandement le travail des opérateurs, mais ils s'appuient sur les données qui leur sont fournies. Une mauvaise information ou un mauvais choix d'outillage peut entraîner des erreurs importantes.
Voici les principales erreurs observées dans les ateliers de fabrication métallique :
Sous-estimer la résistance du matériau
L'une des erreurs les plus fréquentes consiste à considérer que tous les aciers se comportent de la même manière. Or, deux tôles de même épaisseur peuvent présenter des résistances mécaniques très différentes selon leur composition ou leur procédé de fabrication.
Par exemple, un acier inoxydable ou un acier à haute limite d'élasticité nécessitera généralement davantage de force qu'un acier doux standard. Si cette différence n'est pas prise en compte lors de la programmation de la presse plieuse, l'angle obtenu risque d'être différent de celui attendu et plusieurs corrections seront nécessaires. Pour limiter ce risque, il est recommandé d'utiliser les caractéristiques mécaniques fournies par le fournisseur du matériau ou les données intégrées au logiciel de la presse plieuse.
Utiliser une ouverture de matrice inadaptée
Le choix de la matrice influence directement la qualité du pli et le tonnage nécessaire. Une ouverture trop petite augmente considérablement la force de pliage et sollicite davantage les poinçons ainsi que la structure de la presse. À l'inverse, une ouverture trop grande réduit le tonnage, mais augmente le rayon intérieur du pli et peut nuire à la précision dimensionnelle.
Le choix de l'ouverture de matrice doit donc toujours être effectué en fonction :
- du matériau;
- de son épaisseur;
- du rayon intérieur recherché;
- des recommandations du fabricant de l'outillage.
Cette étape est souvent négligée alors qu'elle influence directement la durée de vie des outils.
Travailler près de la capacité maximale de la presse
Certaines entreprises choisissent une presse dont la capacité correspond exactement à leurs besoins actuels. Cette approche laisse toutefois très peu de marge lorsque les matériaux évoluent ou que de nouvelles pièces doivent être produites. Utiliser régulièrement une presse près de sa capacité maximale augmente les contraintes mécaniques sur la machine et accélère l'usure de ses composants. Dans la mesure du possible, il est préférable de conserver une marge de sécurité afin de préserver les performances de l'équipement sur le long terme.
Négliger l'état des outils
Même avec un calcul de tonnage parfaitement réalisé, des outils usés peuvent compromettre la qualité des pièces produites. Des poinçons endommagés ou des matrices présentant des marques d'usure peuvent modifier l'angle de pliage, augmenter les efforts nécessaires et générer des défauts sur les pièces. Un programme d'inspection et d'entretien régulier des outils constitue donc un investissement rentable pour maintenir une qualité constante.
Comment optimiser le tonnage sans compromettre la qualité ?
L'objectif n'est pas d'utiliser la force la plus élevée possible, mais de trouver le meilleur équilibre entre qualité, précision et productivité. Plusieurs bonnes pratiques permettent d'optimiser les opérations de pliage.
Choisir les bons outils
Le choix des poinçons et des matrices doit toujours être adapté au matériau ainsi qu'à la géométrie de la pièce.
Des outils correctement dimensionnés permettent de réduire les efforts appliqués tout en améliorant la qualité du pli.
Vérifier les propriétés du matériau
Les caractéristiques mécaniques d'une tôle peuvent varier selon le fournisseur ou le lot de fabrication.
Pour les productions exigeantes, il est recommandé d'utiliser les données réelles du matériau plutôt que des valeurs génériques.
Utiliser les fonctions avancées des presses plieuses CNC
Les presses plieuses modernes disposent aujourd'hui de nombreuses fonctions permettant d'améliorer la précision du pliage :
- calcul automatique du tonnage;
- compensation du bombage;
- correction du retour élastique;
- bibliothèques d'outils;
- simulation des séquences de pliage.
Ces fonctionnalités réduisent considérablement les temps de préparation tout en améliorant la répétabilité des opérations.
- Entretenir régulièrement la machine
- Une presse bien entretenue conserve plus longtemps sa précision.
Un entretien préventif permet notamment de :
- maintenir la précision des axes;
- limiter l'usure des composants hydrauliques ou électriques;
- améliorer la sécurité;
- prolonger la durée de vie de la machine.
Les avantages d'un calcul précis du tonnage
Un calcul précis représente bien plus qu'une simple étape de préparation. Il contribue directement à la performance globale de l'atelier. Parmi les principaux bénéfices, on retrouve notamment :
- une meilleure précision des angles de pliage;
- une réduction des reprises et des ajustements;
- une diminution des rebuts;
- une meilleure répétabilité des séries;
- une usure moins importante des poinçons et des matrices;
- une réduction des coûts de maintenance;
- une durée de vie accrue de la presse plieuse;
- une amélioration de la sécurité des opérateurs.
À long terme, ces gains permettent d'augmenter la rentabilité des opérations tout en améliorant la qualité des pièces fabriquées.
Calculateur de tonnage ou tableau de tonnage : lequel utiliser ?
Les deux outils sont complémentaires. Le tableau de tonnage constitue une excellente référence pour comprendre l'influence de l'épaisseur, du matériau ou de l'ouverture de matrice sur la force nécessaire. Il permet également de vérifier rapidement la cohérence d'un calcul. Le calculateur de tonnage, quant à lui, offre une estimation plus précise en tenant compte des paramètres propres à chaque application.
Pour obtenir les meilleurs résultats, nous recommandons de consulter le tableau de tonnage présenté dans ce guide puis d'utiliser l'outil calculateur de tonnage de Garant Machinerie afin de confirmer les valeurs avant la programmation de votre presse plieuse. Cette double vérification constitue une bonne pratique, particulièrement lors de la fabrication de nouvelles pièces ou lors du changement de matériau.
À retenir
Le calcul du tonnage constitue l'une des bases du pliage industriel. Une bonne estimation permet non seulement d'obtenir des pièces conformes dès le premier essai, mais également de prolonger la durée de vie des poinçons, des matrices et de la presse plieuse. Associé à un outillage adapté, à une programmation rigoureuse et à des équipements performants, il contribue directement à améliorer la qualité des productions et la rentabilité de l'atelier. Pour estimer rapidement la force nécessaire selon votre application, utilisez le calculateur de tonnage de Garant Machinerie ou communiquez avec notre équipe afin d'obtenir des conseils adaptés à votre projet.
